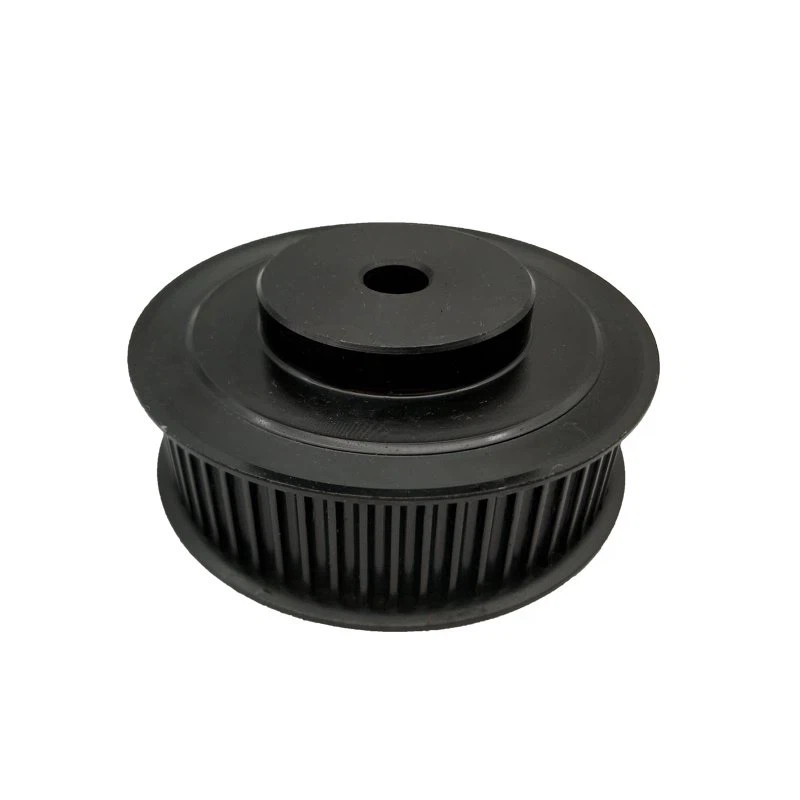

Scripete de distribuție din oțel

Descriere

Scripetele de distribuție din oțel, aparținând categoriei pieselor butucului, au, în general, dimensiuni relativ mari, iar procesul de fabricație se bazează în principal pe turnare și forjare. În general, modelele mai mari sunt proiectate folosind metode de turnare, iar materialul este în general fontă (cu performanțe bune de turnare), în timp ce oțelul turnat este rar folosit (cu performanță slabă de turnare a oțelului); În general, dimensiunile mai mici pot fi proiectate ca forjate și fabricate din oțel. Scripeții cu curele sunt utilizați în principal pentru transmisia de putere pe distanțe lungi, cum ar fi motoare diesel mici, vehicule agricole, tractoare, automobile, mașini de minerit, echipamente de prelucrare mecanică, mașini textile, mașini de ambalare, strunguri, mașini de forjare, compresoare de aer, reductoare, reductoare. , generatoare, mașini de gofrat etc.

Avantaje

1. Rola curelei transmite energie cinetică pentru a atenua impactul sarcinii.

2. Scripete de sincronizare din oțel funcționează fără probleme, cu zgomot și vibrații reduse; Structura transmisiei scripetelui curea este simplă și ușor de reglat.

3. Precizia de fabricație și instalare a transmisiei scripetelui nu este la fel de strictă ca cea a antrenării prin plasă.

4. Acționarea scripetelui are o funcție de protecție la suprasarcină,

5. Domeniul de reglare a distanței centru-centre a celor doi arbori ai transmisiei scripetelui curea este mare.

Asamblare

Instalare

1. Verificați canelura scripetelui pentru a vă asigura că nu există zgârieturi sau margini ascuțite și că toate dimensiunile respectă standardele.

2. Curăţaţi toate suprafeţele componente, cum ar fi găurile butucului, manşoanele conice, găurile pentru şuruburi etc. Montaţi conul în scripete astfel încât toate găurile pentru şuruburi să fie aliniate.

3. Aplicați ulei pe șurub și filet și înșurubați-le în orificiul de instalare, dar nu le strângeți temporar.

4. Curățați suprafața arborelui de transmisie, împingeți scripetele cu manșonul conic instalat în poziția predeterminată pe arbore și verificați dacă scripetele triunghiular este aliniat.

5. Când utilizați o canelură, aceasta trebuie mai întâi introdusă în butucul arborelui și trebuie să existe o anumită toleranță între canapa și butucul orificiului.

6. Folosind o cheie hexagonală care respectă standardul DIN911, strângeți alternativ și treptat șuruburile fiecărei găuri de instalare în mod egal, până când se atinge cuplul indicat în tabelul de mai jos.

7. După o perioadă scurtă de funcționare (0.5 până la 1 oră), verificați cuplul de strângere al șuruburilor și strângeți din nou dacă este necesar.

8. Pentru a preveni invadarea obiectelor străine, umpleți orificiile de legătură ale orificiilor cu unsoare.

Dezasamblarea

1. Slăbiți toate șuruburile, scoateți unul sau două șuruburi în funcție de numărul de găuri de demontare, ungeți modelul șuruburilor și vârful șuruburilor cu ulei și introduceți șuruburile în găurile de demontare.

2. Strângeți șuruburile alternativ până când manșonul conic și scripetele sunt slăbite.

3. Scoateți manșonul conic și scripetele din arbore.

Chestiuni care necesită atenție

1. Înainte de asamblare, pentru curățarea finală trebuie utilizată benzină pentru a se asigura că toate componentele sunt curate și uscate și pentru a se asigura că suprafața de îmbinare se potrivește strâns fără pete de ulei și are suficientă frecare

Forta.

2. Înainte de asamblare, șuruburile hexagonale utilizate pentru asamblare trebuie, de asemenea, curățate cu benzină și uscate. Nu este permisă aplicarea uleiului lubrifiant sau grăsimei pe șuruburi sau orificiile șuruburilor pentru a asigura o capacitate suficientă de autoblocare prin frecare după strângerea șuruburilor.

3. Când cele trei șuruburi hexagonale sunt pe cale să fie instalate la locul lor, acestea trebuie strânse pe rând pentru a se asigura că manșonul conic este supus unei forțe axiale uniforme și că scripetele și manșonul conului sunt într-o poziție coaxială bună.

4. Înainte de instalare, verificați și măsurați lungimea șurubului hexagonal interior utilizat pentru asamblare pentru a vă asigura că poate rezista la capătul inferior al găurii oarbe a manșonului conului după strângere, pentru a asigura o fixare strânsă a suprafeței conului și pentru a vă asigura că șurubul este supus unei împingeri inverse de la capătul inferior al găurii oarbe, producând același efect anti-slăbire ca principiul piuliței duble.

5. După strângerea scripetelor de distribuție din oțel, verificați și reglați pozițiile relative ale scripetelor principale și conduse trăgând un fir pentru a vă asigura că cele două scripete sunt în același plan și tensiunea curelei este moderată.

6. Capacul scripetelui trebuie să fie intact și bine instalat pentru a se asigura că ruperea curelei sau slăbirea scripetelor în timpul funcționării poate duce la accidente majore de siguranță.

7. Manșonul conic este o componentă vulnerabilă și, după o funcționare pe termen lung, orificiul interior și canelura lanțului pot fi deteriorate. Înainte de fiecare ansamblu, acesta trebuie inspectat și orice defecte constatate trebuie înlocuite cu piese de schimb în timp util.
