Hei acolo! În calitate de furnizor de căi de ghiduri liniare, am fost suficient de mult timp pentru a ști că există o mulțime de tipuri diferite. Și permiteți -mi să vă spun, fiecare tip are propriile caracteristici și utilizări unice. Așadar, în această postare pe blog, voi descompune diferitele tipuri de ghiduri liniare pentru tine.
Căi de ghidare a mingii
În primul rând, avem ghiduri de minge. Acestea sunt probabil cel mai frecvent tip de căi de ghidare liniare pe care le veți întâlni. Căile de ghidare a bilelor folosesc bile ca elemente rulante între șină și bloc. Bilele sunt de obicei confecționate din oțel și sunt aranjate într -un model specific pentru a asigura o mișcare netedă și precisă.
Unul dintre cele mai mari avantaje ale căilor de ghidare a mingii este precizia lor ridicată. Acestea pot oferi o mișcare liniară extrem de precisă, ceea ce le face ideale pentru aplicații în care precizia este esențială, ca în mașinile CNC, robotica și fabricarea semiconductorilor. Un alt plus este frecarea lor scăzută. Deoarece bilele se rostogolesc între șină și bloc, există mai puțină frecare în comparație cu alte tipuri de căi de ghidare, ceea ce înseamnă mai puțin uzură și o durată de viață mai lungă.
Dar căile de ghidare a bilelor nu sunt fără dezavantajele lor. Nu sunt la fel de bune în gestionarea sarcinilor grele ca și alte tipuri de căi de ghidare. Dacă încercați să le utilizați într -o aplicație cu o sarcină foarte mare, bilele se pot deforma sau chiar rupe, ceea ce poate duce la o defecțiune prematură. De asemenea, sunt mai sensibili la contaminare. Praful, murdăria și alte particule pot intra în pistele de bilă și pot cauza probleme.

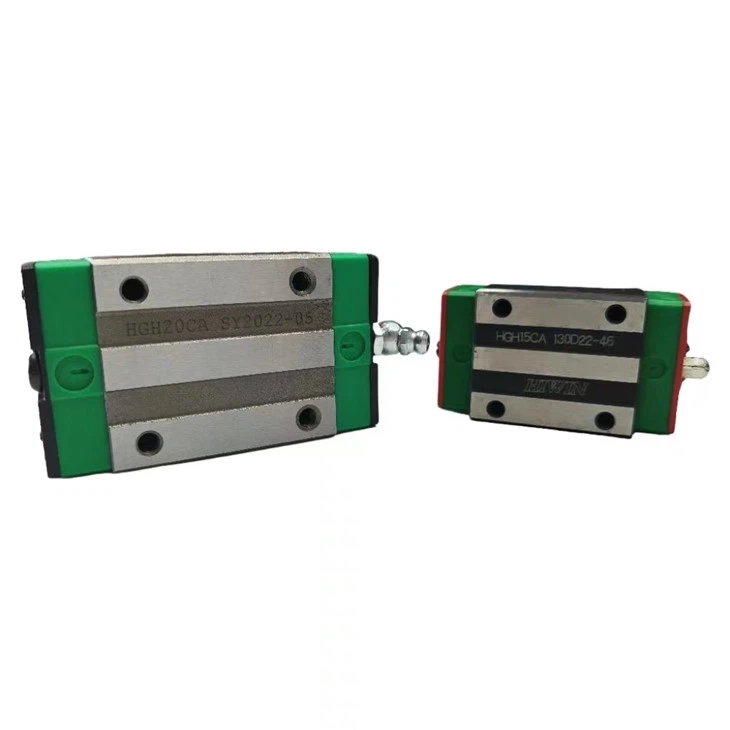

Dacă sunteți interesat de căile de ghidare a bilelor, puteți consulta al nostruGhid liniarPagina produsului pentru mai multe detalii.
Căi de ghidare cu role
Următoarele pe listă sunt căile de ghidare cu role. În loc de bile, ghidurile cu role folosesc role ca elemente de rulare. Rolele pot fi cilindrice, conice sau sferice, în funcție de designul specific.
Căile de ghidare cu role sunt excelente pentru manipularea sarcinilor grele. Zona de contact mai mare a rolelor în comparație cu bilele înseamnă că pot distribui mai uniform sarcina, ceea ce le permite să susțină sarcini mult mai mari, fără a se deforma. Acest lucru le face o alegere populară pentru aplicații precum utilaje grele, roboți industriali mari și echipamente de manipulare a materialelor.
Un alt avantaj al căilor de ghidare cu role este rigiditatea lor ridicată. Sunt mai puțin susceptibili să se devieze sub sarcină, ceea ce înseamnă că își pot menține exactitatea chiar și atunci când sunt supuși unor forțe semnificative. Acest lucru este important în aplicațiile în care este necesară o poziționare precisă.
Cu toate acestea, ghidurile cu role au, de asemenea, unele dezavantaje. În general, sunt mai scumpe decât căile de ghidare a mingii. Procesul de fabricație pentru role este mai complex, ceea ce crește costurile. De asemenea, tind să aibă un coeficient de frecare mai mare decât căile de ghidare a bilelor, ceea ce poate duce la o mai mare generare de căldură și un consum de energie mai mare.
Dacă sunteți în căutarea căilor de ghidare cu role, a noastrăTaiwan hiwin original Linell Gube Hg Hgr Hgr Hgr Hgr HgrSeria include câteva opțiuni de înaltă calitate.
Ghiduri cu role cu ac
Căile de ghidare a rulourilor cu ac sunt un tip special de ghidare a rolelor. Ei folosesc role de ac, care sunt lungi și subțiri în comparație cu rolele obișnuite. Rolele de ac au un raport de lungime mare - diametru, ceea ce le permite să ofere o suprafață de contact mare cu șina, menținând în același timp o dimensiune relativ mică a secțiunii.
Unul dintre principalele avantaje ale căilor de ghidare a rulourilor cu ac este designul lor compact. Ele se pot încadra în spații strânse în care s -ar putea ca alte tipuri de căi de ghidare să nu poată fi capabile. Acest lucru le face potrivite pentru aplicații în care spațiul este limitat, cum ar fi în unele echipamente medicale, roboți mici și electronice pentru consumatori.
De asemenea, oferă o încărcare bună - capacitate de transport pentru dimensiunea lor. Zona mare de contact a rolelor de ac ajută la distribuirea în mod uniform a sarcinii, permițându -le să suporte sarcini moderate chiar și într -un pachet compact.
Pe dezavantaj, căile de ghidare a rulourilor de ac sunt mai dificil de lubrifiat corect. Dimensiunea mică a rolelor de ac înseamnă că lubrifiantul trebuie aplicat cu atenție pentru a se asigura că toate rolele sunt lubrifiate în mod adecvat. Dacă lubrifierea nu este corectă, poate duce la creșterea frecării și a uzurii.
Căi de ghidare cu role de came
Ghidurile cu role de cameră sunt puțin diferite de celelalte tipuri despre care am vorbit. Ei folosesc role de came, care sunt concepute pentru a urma o pistă în formă de came. Aceste căi de ghid sunt adesea utilizate în aplicații în care mișcarea nu este doar liniară, ci implică și un fel de cale curbă sau non -liniară.
Unul dintre beneficiile căilor de ghidare a rolelor CAM este capacitatea lor de a gestiona profiluri de mișcare complexe. Acestea pot fi utilizate pentru a crea o mișcare lină și precisă de -a lungul unei căi curbate, care este utilă în aplicații precum sisteme automate de stocare și regăsire, utilaje de ambalare și unele tipuri de sisteme transportoare.
De asemenea, sunt relativ ușor de instalat și de întreținut. Proiectarea căilor de ghidare a rolelor CAM este adesea mai simplă decât unele dintre celelalte tipuri, ceea ce înseamnă că sarcinile de instalare și întreținere pot fi efectuate mai rapid și mai ușor.
Cu toate acestea, căile de ghidare a rolelor de came nu sunt la fel de precise ca ghidurile cu bilă sau role în aplicații de mișcare liniară pură. Sunt mai concentrați pe gestionarea mișcării non -liniare, așa că dacă aveți nevoie de o poziționare liniară extrem de precisă, s -ar putea să nu fie cea mai bună alegere.
Ghiduri magnetice
Căile de ghiduri magnetice sunt un tip de ghid liniar mai nou. Ei folosesc forțe magnetice pentru a susține și ghida piesele mobile în loc de elemente mecanice de rulare, cum ar fi bile sau role.
Unul dintre cele mai mari avantaje ale căilor de ghiduri magnetice este operația lor care nu este de contact. Deoarece nu există niciun contact fizic între părțile mobile, nu există fricțiuni, nici o uzură și nu este nevoie de lubrifiere. Acest lucru le face ideale pentru aplicații în care curățenia este crucială, cum ar fi în fabricarea semiconductorilor, procesarea alimentelor și unele aplicații medicale.
De asemenea, oferă o precizie extrem de ridicată și o mișcare lină. Forțele magnetice pot fi controlate foarte precis, ceea ce permite poziționarea exactă și mișcarea netedă a sarcinii.
Dar căile de ghiduri magnetice sunt foarte scumpe. Tehnologia necesară pentru a crea și controla câmpurile magnetice este complexă și costisitoare. De asemenea, acestea necesită o sursă de energie pentru a menține forțele magnetice, care pot adăuga costurile de operare.
Ghiduri liniare MG
Oferim și noiGhiduri liniare MG. Aceste căi de ghid sunt proiectate cu accent pe un echilibru de performanță, cost și fiabilitate. Sunt potrivite pentru o gamă largă de aplicații, de la utilaje industriale generale la unele sisteme de automatizare ușoară.
Ghidurile liniare MG sunt cunoscute pentru încărcarea lor bună - capacitatea de transport, funcționarea lină și un preț rezonabil. Sunt o opțiune excelentă dacă sunteți în căutarea unei soluții eficiente din punct de vedere al costurilor, care încă oferă performanțe decente.
Deci, acolo îl ai! Acestea sunt diferitele tipuri de căi de ghidare liniare. Fiecare tip are propriile pro și contra, iar alegerea potrivită pentru aplicația dvs. depinde de o varietate de factori, cum ar fi cerințele de încărcare, nevoile de precizie, spațiul disponibil și bugetul.
Dacă sunteți pe piață pentru căi de ghidare liniare și aveți nevoie de ajutor pentru a decide care tip este potrivit pentru dvs. sau dacă aveți alte întrebări, nu ezitați să vă adresați. Suntem aici pentru a vă ajuta cu toate nevoile dvs. de ghid liniar și vă poate ajuta să găsiți soluția perfectă pentru aplicația dvs. specifică. Să începem o conversație și să vedem cum putem lucra împreună pentru a vă îndeplini cerințele.
