Cum se calculează rezistența oboselii de îndoire a angrenajelor de pinten din oțel?

Cum se calculează rezistența oboselii de îndoire a angrenajelor de pinten din oțel?

În calitate de furnizor experimentat de angrenaje de pinten de oțel, am asistat de prima dată la importanța calculării cu exactitate a forței de oboseală a acestor componente esențiale. Îndoirea oboselii este un factor critic care determină durata de viață și performanța angrenajelor de pinten de oțel și înțelegerea modului de calculare a acestuia este crucială pentru a asigura fiabilitatea și eficiența utilajelor. În această postare pe blog, voi împărtăși ideile mele despre cum să calculez rezistența oboselii îndoită a angrenajelor de pinten din oțel, bazându -mă pe experiența mea în industrie și despre cele mai recente cercetări din domeniu.

Înțelegerea oboselii de îndoire în angrenaje de pinten din oțel

Înainte de a ne scufunda în procesul de calcul, este important să înțelegem care este oboseala de îndoire și cum afectează angrenajele cu pinten de oțel. Oboseala de îndoire apare atunci când un dinte de angrenaj este supus unei încărcări ciclice repetate, ceea ce face ca materialul să slăbească și, în cele din urmă, să eșueze. Acest lucru se poate întâmpla din cauza unei varietăți de factori, inclusiv a sarcinilor mari, a ungerii slabe și a defectelor de fabricație.

În angrenajele cu pinten de oțel, oboseala de îndoire apare de obicei la rădăcina dintelui, unde concentrația de stres este cea mai mare. Pe măsură ce angrenajul se rotește, dintele se confruntă cu o combinație de tensiuni de îndoire și forfecare, ceea ce poate provoca formarea și se propagă fisuri în timp. Dacă aceste fisuri nu sunt detectate și abordate, acestea pot duce la o defecțiune catastrofală a angrenajului, ceea ce duce la timp de oprire și reparații costisitoare.

Factori care afectează îndoirea forței de oboseală

Mai mulți factori pot afecta rezistența la oboseală de îndoire a angrenajelor cu pinten de oțel, inclusiv:

• Proprietăți materiale:Tipul de oțel utilizat în angrenaj, tratarea termică și proprietățile sale mecanice joacă un rol semnificativ în determinarea rezistenței la oboseală a îndoielii. Oțelurile de înaltă calitate, cu o rezistență bună la rezistență și la oboseală, sunt în general preferate pentru aplicațiile în care oboseala de îndoire este o preocupare.
• Geometria angrenajului:Forma și dimensiunea dintelui de viteză, inclusiv pasul, modulul și unghiul de presiune, pot afecta, de asemenea, rezistența la oboseală. Angrenajele cu dimensiuni mai mari ale dinților și unghiuri de presiune mai mari tind să aibă o rezistență mai mare la oboseală de îndoire decât cele cu dimensiuni mai mici de dinți și unghiuri de presiune mai mici.
• Condiții de încărcare:Mărimea și direcția sarcinii aplicate pe angrenaj, precum și frecvența și durata încărcării ciclice, toate pot afecta rezistența la oboseală de îndoire. Angrenajele care sunt supuse unor sarcini mari, încărcături de șoc sau sarcini variabile sunt mai susceptibile să experimenteze eșecul de îndoire a oboselii decât cele care sunt supuse unor sarcini constante și mici.
• Lubrifiere:Lubrifierea corectă este esențială pentru reducerea frecării și a uzurii între dinții angrenajului, ceea ce poate ajuta la extinderea duratei de viață a angrenajului și la prevenirea eșecului de oboseală îndoită. Angrenajele care nu sunt lubrifiate în mod corespunzător au mai multe șanse să experimenteze o uzură și o deteriorare excesivă, ceea ce poate crește concentrația de stres la rădăcina dintelui și pot duce la îndoirea eșecului oboselii.

Calcularea puterii oboselii îndoite

Există mai multe metode pentru calcularea rezistenței oboselii de îndoire a angrenajelor de pinten de oțel, fiecare având propriile avantaje și limitări. Una dintre cele mai utilizate metode este standardul AGMA (American Gear Producătors Association), care oferă un set cuprinzător de ecuații și orientări pentru calcularea rezistenței la oboseală de îndoire a angrenajelor.

Standardul AGMA folosește o combinație de date empirice și calcule teoretice pentru a determina rezistența la oboseală de îndoire a angrenajelor. Ecuația de bază pentru calcularea stresului de îndoire într -un dinte de viteză este:

σb = (ft * ks * km * kf) / (b * m * y)

Unde:

• σb este tensiunea de îndoire în dintele de viteze (MPA)
• FT este forța tangențială aplicată pe dintele de viteze (N)
• KS este factorul de mărime, care reprezintă efectul dimensiunii angrenajului asupra stresului de îndoire
• KM este factorul de distribuție a sarcinii, care reprezintă distribuția neuniformă a sarcinii pe lățimea feței a dintelui de viteză
• KF este factorul de concentrare a stresului de oboseală, care reprezintă efectul concentrațiilor de stres la rădăcina dintelui
• B este lățimea feței a dintelui de viteze (mm)
• M este modulul angrenajului (mm)
• Y este factorul de formă Lewis, care reprezintă forma dintelui de viteză

Odată ce stresul de îndoire din dintele de viteză a fost calculat, acesta poate fi comparat cu stresul de îndoire admisibil pentru material pentru a determina dacă este posibil ca uneltele să experimenteze eșecul de îndoire a oboselii. Stresul de îndoire admisibil este de obicei determinat pe baza proprietăților materialului, a condițiilor de încărcare și a factorului de siguranță dorit.

Considerente practice

În timp ce standardul AGMA oferă un cadru util pentru calcularea rezistenței la oboseală de îndoire a angrenajelor cu pinten de oțel, este important de menționat că rezistența efectivă a oboselii de îndoire a unui echipament poate fi afectată de o varietate de factori care nu sunt contabilizați în standard. De exemplu, defectele de fabricație, finisajul de suprafață și condițiile de mediu pot avea un impact semnificativ asupra rezistenței la oboseală a unui angrenaj.

Pentru a asigura fiabilitatea și performanța angrenajelor dvs. de pinten din oțel, este important să lucrați cu un furnizor de renume care are experiență în proiectarea și fabricarea de unelte de înaltă calitate. La compania noastră, folosim cele mai noi procese de tehnologie și fabricație pentru a produce angrenaje care îndeplinesc sau depășesc cele mai înalte standarde din industrie. De asemenea, oferim o serie de servicii cu valoare adăugată, cum ar fi testarea și analiza angrenajelor, pentru a ajuta clienții noștri să optimizeze performanța angrenajelor lor și să prevină eșecul oboselii îndoite.

Concluzie

Calcularea rezistenței oboselii de îndoire a angrenajelor de pinten din oțel este un proces complex care necesită o înțelegere completă a proprietăților materialului, a geometriei angrenajului, a condițiilor de încărcare și a cerințelor de ungere. Urmând liniile directoare prezentate în standardul AGMA și lucrând cu un furnizor de renume, puteți asigura fiabilitatea și performanța angrenajelor dvs. și preveni timpul de oprire costisitor și reparațiile.

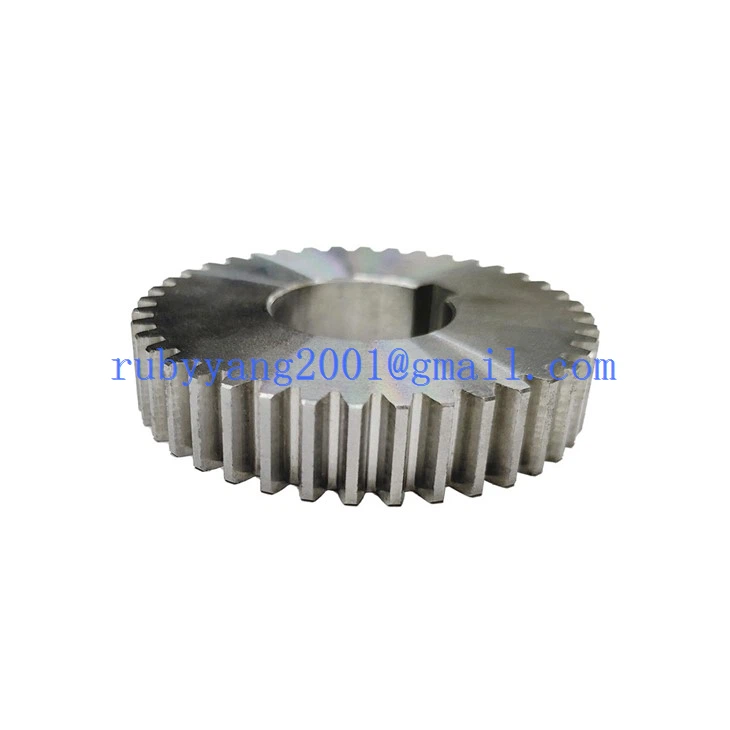

Dacă sunteți interesat să aflați mai multe despre noiAngrenaj de pinten la sol,Angrenaj de pinten din plastic, sauPreț cu ridicata Modulul de viteză dreaptă 2 45 dințisau dacă aveți întrebări cu privire la calcularea rezistenței la oboseală de îndoire a angrenajelor de pinten din oțel, nu ezitați să ne contactați. Am fi bucuroși să discutăm nevoile dvs. specifice și să vă oferim o soluție personalizată care să îndeplinească cerințele dvs.

Referințe

• American Gear Producătors Association (AGMA). (2003). AGMA 2001-D04: factori de evaluare fundamentali și metode de calcul pentru impulsuri involutice și dinți de angrenaj elicoidal.
• Budynas, RG, & Nisbett, JK (2011). Proiectarea ingineriei mecanice a lui Shigley. McGraw-Hill.
• Juvinall, RC, & Marshek, KM (2006). Fundamentele proiectării componentelor mașinii. Wiley.
